詳細情報 |
|||
繊維の種類: | G.652D、G.65.7A1およびG.657.A2/SMかMM | 応用分野: | FTTH/Test equipments/TV/LAN/Telecommunication装置 |
---|---|---|---|
コネクタタイプ: | ST SC LC FC MTP MPO等 | 材料: | 装甲ポリ塩化ビニールLSZH/ |
色: | オレンジ黄色 | 波長: | 1310nm/1510nm |
動作温度: | -40 ℃~75 ℃ | ||
ハイライト: | 光ファイバーピッグテール,マルチモード・ファイバのパッチ・コード |
製品の説明

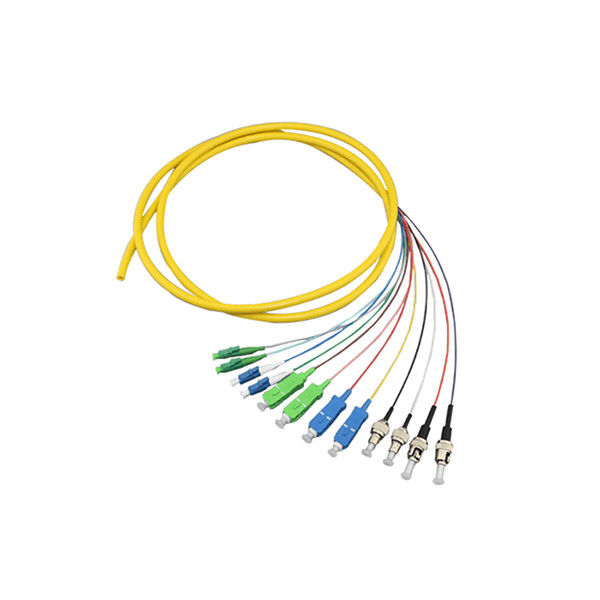

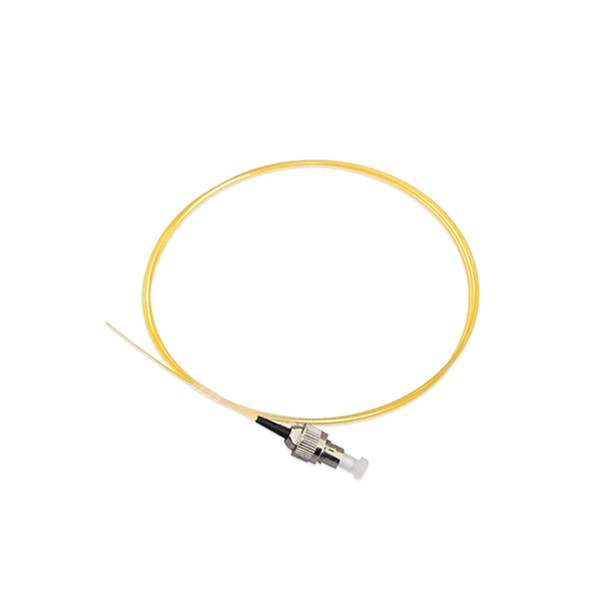

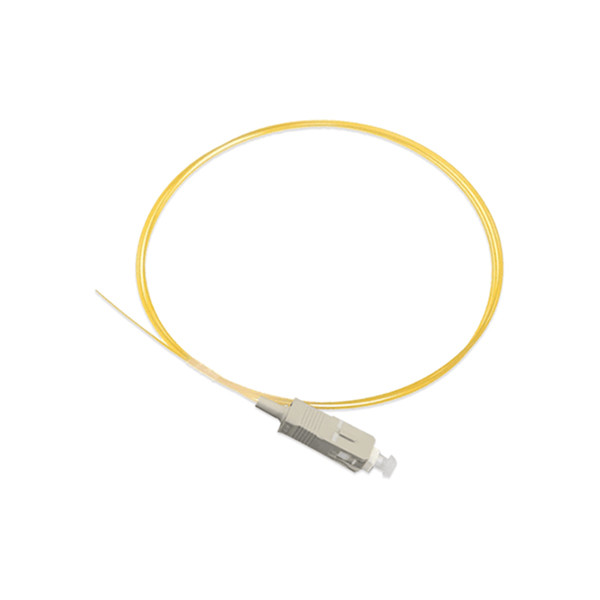

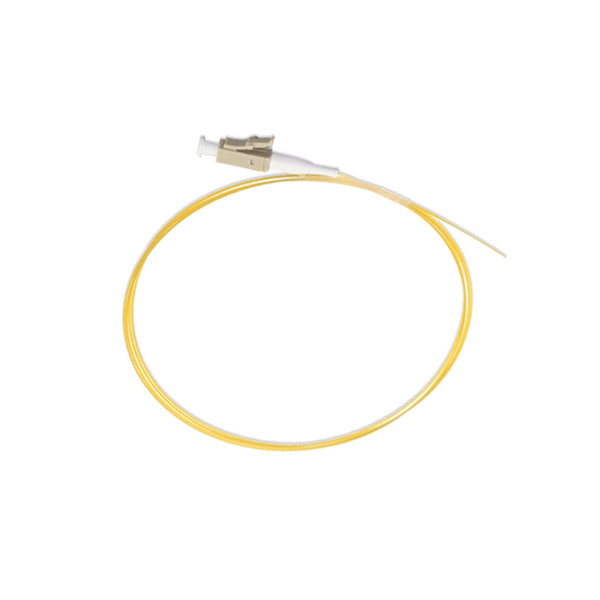

単信および複式アパートFC/SC/LC/ST任意繊維のピグテール
繊維のピグテールは繊維および繊維のカプラーを接続するのに使用される半ジャンパーそっくりのコネクターを示します。それはジャンパーのコネクターを含み、fiber.SOPTOの長さは標準的なFTTHのドロップ・ケーブルからなされるFTTHのドロップ・ケーブルのピグテールを供給できます。FTTHのドロップ・ケーブルのピグテールは両端の繊維光学のコネクターによって終わります。FTTHの建物で作動することは実際に容易、便利です;ちょうどアダプターにコネクターを押す必要があります
特徴
Nomalのピグテール:
●の終り表面タイプ:PC/UPC/APC
●繊維の直径:0.9mm、2.0mmか3.0mm
単信および二重のために利用できる●
●は外のジャケット ポリ塩化ビニール、LSZH、装甲等のどちらである場合もあります
異なったコネクターのために利用できる●:SC、LC、FC、ST、MPO、MTP、MU、DIN、D4、E2K等
●繊維のタイプ:単一モード繊維G652D、G657A1およびG657A2、マルチモード・ファイバOM1、OM2、OM3およびOM4は利用できます
●の低い挿入損失およびハイ リターンの損失、操作のために容易な高く密な関係
●の顧客の長さおよびコネクターは要望に応じて利用できます
変数 |
単位 |
FC、SC、LC、ST、MU、DIN、D4、MPO、SC/APC、FC/APC、LC/APCのMU/APCの二重 |
|||
SM (9/125SMF-28か同等のOS1) |
MM (50/125,62.5/125 (OM2&OM1)、50/125,10G (MM) OM3 |
||||
PC |
UPC |
APC |
PC |
||
挿入損失(典型的な) |
dB |
≤0.3 |
≤0.2 |
≤0.25 |
≤0.2 |
リターン・ロス |
dB |
≥45 |
≥50 |
≥60 |
≥30 |
作動の波長 |
nm |
1310 1510 |
|||
Exchangeability |
dB |
≤0.2 |
|||
振動 |
dB |
≤0.2 |
|||
実用温度 |
℃ |
-40~75 |
|||
保管温度 |
℃ |
-45~85 |
|||
ケーブル タイプ |
単信か複式アパートの(ジッパーのコード) φ3.0、φ2.0、φ0.9、ポリ塩化ビニールまたはLSZH |
Soptoの繊維光学のパッチ・コードは第1を導きますISO9001品質システム、ヨーロッパ人RoHsの条件を渡すために取りました
適用
● LAN
● FTTH
●のコンピュータ ネットワーク
●の電気通信網
光学輸送システムの● ODF
●の高速データ伝送網
●良質の写実的な伝達ネットワーク
光学伝送機器の●の関係
命令のInformaiton
命令情報。ピグテールのため | |
部品番号:SPP - SC - U – 1D – 0.9 – 0.5VA 1 2 3 4 5 6 78 |
|
1 - コネクターA | LC SC FC ST等 |
2 – Endface A | U:UPCの光沢;P:PCの光沢;A:APCの光沢 |
3- 繊維の計算 | 1:単信;2:二重;12:12の中心;24:24の中心等 |
4 - 繊維モード | M1:OM1;M2:OM2;M3:OM3;M3H:OM 3(300);M4:OM4;D:G.652D;A1:G657.A1 |
5 - 直径 | 09:0.9mm 20:2.0mm;30:3.0mm; |
6- 長さ | 0.5:ケーブルの全長0.5M等 |
7 - ケーブルのジャケット材料 | V:ポリ塩化ビニール;H:LSZH;O:OFNR;F:OFNP;Y:PE |
8 - 装甲 | 0:装甲Aなし:装甲 |
ケーブルのジャケット色 | デフォルトのピグテール色:水(OM3、OM4);オレンジ(OM1、OM2);黄色(SM); |
